Khớp nối hoa mai

Khớp nối hoa mai, hay còn gọi là cao su khớp nối hoa mai, là chi tiết cao su kỹ thuật được lắp giữa hai nửa khớp nối trong hệ thống truyền động. Sản phẩm giúp truyền mô-men xoắn từ động cơ sang thiết bị, đồng thời giảm rung động và hạn chế tải va đập trong quá trình vận hành.

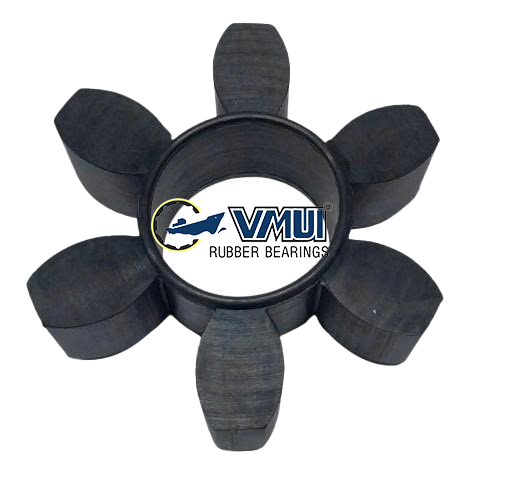

Khớp nối hoa mai có thể được sản xuất với nhiều hình dạng, kích thước và số lượng cánh khác nhau. Trong đó, khớp nối hoa mai cao su 6 cánh có cấu tạo gồm vòng tâm liền và sáu cánh phân bố đều xung quanh.

Cấu tạo khớp nối hoa mai 6 cánh

Sản phẩm được đúc liền khối từ cao su kỹ thuật, bao gồm:

• Vòng tròn ở tâm giúp định vị khớp nối.
• Sáu cánh cao su phân bố đều xung quanh.
• Biên dạng cánh phù hợp với rãnh của hai nửa khớp nối.
• Chiều dày và độ cứng được lựa chọn theo điều kiện làm việc.

Khi lắp ráp, các cánh cao su nằm xen giữa những vấu kim loại của hai nửa khớp nối. Mô-men xoắn từ động cơ được truyền qua khớp nối đến trục của thiết bị.

Công dụng của khớp nối hoa mai

Nhờ đặc tính đàn hồi của cao su, sản phẩm mang lại nhiều công dụng:

• Truyền mô-men xoắn giữa động cơ và thiết bị.
• Hấp thụ một phần rung động phát sinh trong quá trình vận hành.
• Giảm tải va đập khi máy khởi động, dừng hoặc thay đổi tải.
• Hỗ trợ giảm tiếng ồn cho cụm truyền động.
• Bù sai lệch nhỏ giữa hai trục trong giới hạn cho phép.
• Hạn chế lực bất thường tác động lên trục, vòng bi và động cơ.
• Giúp hệ thống vận hành ổn định và giảm mài mòn cơ khí.

Ứng dụng

Khớp nối hoa mai cao su được sử dụng trong nhiều loại máy móc cần truyền mô-men xoắn giữa động cơ và trục thiết bị. Nhờ khả năng đàn hồi, giảm rung và giảm tải va đập, sản phẩm phù hợp với các hệ thống phải khởi động thường xuyên hoặc vận hành liên tục.

Máy thổi khí Roots

Đây là một trong những ứng dụng tiêu biểu của khớp nối hoa mai cao su 6 cánh. Sản phẩm được lắp giữa trục động cơ và trục máy thổi khí, có nhiệm vụ truyền chuyển động, hấp thụ rung động và hạn chế tải va đập lên cụm máy.

Máy thổi khí Roots thường được sử dụng để:

• Cấp khí cho bể xử lý nước thải.
• Sục khí trong ao nuôi thủy sản.
• Vận chuyển bột, hạt và nguyên liệu bằng khí nén.
• Rửa ngược hệ thống lọc nước.
• Cấp khí cho các dây chuyền sản xuất công nghiệp.

Trong quá trình vận hành liên tục, khớp nối phù hợp giúp cụm động cơ và máy thổi khí làm việc ổn định, đồng thời hạn chế rung động truyền sang trục và vòng bi.

Máy bơm và máy nén khí

Khớp nối được lắp giữa động cơ với trục máy bơm hoặc máy nén, giúp truyền công suất và giảm chấn khi thiết bị khởi động, dừng hoặc thay đổi tải. Sản phẩm có thể sử dụng cho máy bơm nước, bơm công nghiệp và một số cụm máy nén phù hợp.

Quạt công nghiệp

Trong các hệ thống quạt hút, quạt cấp khí và quạt thông gió, khớp nối hoa mai giúp truyền chuyển động từ động cơ đến trục quạt. Đặc tính đàn hồi của cao su hỗ trợ giảm rung, giảm tiếng ồn và hạn chế lực tác động lên vòng bi.

Hệ thống băng tải

Khớp nối hoa mai có thể được sử dụng tại vị trí kết nối động cơ với hộp giảm tốc hoặc trục dẫn động băng tải. Sản phẩm giúp giảm tải va đập khi băng tải khởi động, dừng hoặc thay đổi lượng vật liệu vận chuyển.

Máy khuấy và thiết bị xử lý nước

Khớp nối được dùng trong các cụm máy khuấy hóa chất, khuấy bùn và thiết bị xử lý nước. Sản phẩm giúp truyền mô-men xoắn, giảm rung và hỗ trợ bảo vệ hệ thống truyền động khi tải làm việc thay đổi.

Máy móc và dây chuyền sản xuất

Ngoài các ứng dụng trên, khớp nối hoa mai còn được sử dụng trong máy chế biến, máy đóng gói, thiết bị vận chuyển, máy công cụ và nhiều hệ thống cơ khí khác. Hình dạng, kích thước, vật liệu và độ cứng cao su cần được lựa chọn phù hợp với tốc độ quay, tải trọng và môi trường vận hành của từng thiết bị.

Ưu điểm của khớp nối hoa mai cao su

Giảm rung và giảm chấn

Cao su có khả năng biến dạng đàn hồi, giúp hấp thụ một phần rung động và xung lực khi hệ thống hoạt động. Nhờ đó, máy vận hành êm hơn và giảm ảnh hưởng đến các bộ phận liên quan.

Truyền lực ổn định

Sáu cánh cao su tiếp xúc với các vấu của hai nửa khớp nối. Cấu tạo các cánh phân bố đều giúp truyền lực cân bằng quanh tâm và duy trì chuyển động ổn định.

Hỗ trợ bù sai lệch trục

Khớp nối có thể thích nghi với sai lệch nhỏ giữa hai trục. Tuy nhiên, khi lắp đặt vẫn cần căn chỉnh đồng tâm chính xác để hạn chế rung và tránh làm khớp nối nhanh hư hỏng.

Thuận tiện lắp đặt

Sản phẩm có kết cấu liền khối, thuận tiện cho việc lắp ráp, kiểm tra và thay thế trong quá trình bảo trì thiết bị.

Vật liệu sản xuất

Tùy theo môi trường và điều kiện vận hành, khớp nối hoa mai có thể được sản xuất từ các loại cao su kỹ thuật như:

• Cao su thiên nhiên (NR): Có độ đàn hồi cao, chịu kéo và chịu mài mòn tốt, phù hợp với các hệ thống truyền động thông thường.
• Cao su NBR: Có khả năng chịu dầu, mỡ và nhiên liệu, thích hợp với máy móc hoạt động trong môi trường có dầu công nghiệp.
• Cao su EPDM: Chịu nhiệt, nước, hơi ẩm, ozone và điều kiện thời tiết tốt, phù hợp với thiết bị ngoài trời hoặc môi trường xử lý nước.
• Cao su Neoprene (CR): Có khả năng chịu thời tiết, chịu dầu ở mức tương đối và chống lão hóa, phù hợp với nhiều ứng dụng công nghiệp.
• Cao su Silicone: Chịu được phạm vi nhiệt độ rộng, thích hợp với các thiết bị làm việc trong môi trường có nhiệt độ cao hoặc yêu cầu đặc biệt.
• Cao su Polyurethane (PU): Chịu mài mòn, chịu tải và chống biến dạng tốt, phù hợp với các khớp nối làm việc ở tải trọng cao.

Vật liệu và độ cứng được lựa chọn dựa trên tải xoắn, tốc độ quay, nhiệt độ, mức độ rung động cũng như khả năng tiếp xúc với dầu, nước hoặc hóa chất. Việc sử dụng đúng vật liệu giúp khớp nối duy trì độ đàn hồi, truyền lực ổn định và nâng cao tuổi thọ sử dụng.

Sản xuất khớp nối hoa mai theo yêu cầu

Ngoài mẫu khớp nối hoa mai 6 cánh, sản phẩm có thể được sản xuất theo mẫu thực tế, bản vẽ hoặc thông số kỹ thuật:

• Số lượng và hình dạng cánh.
• Đường kính trong và đường kính ngoài.
• Kích thước vòng tâm.
• Chiều dày tổng thể.
• Biên dạng và khoảng cách giữa các cánh.
• Loại cao su và độ cứng.
• Yêu cầu chịu dầu, chịu nhiệt hoặc chống mài mòn.

Khớp nối hoa mai có thể được thiết kế với nhiều quy cách khác nhau, phù hợp với từng loại động cơ, máy thổi khí, máy bơm và hệ thống truyền động.
