GIỚI THIỆU
Bạc trục chân vịt (Propeller Shaft Bearing / Stern Tube Bearing) có nhiều dạng cấu tạo và vật liệu khác nhau để phù hợp với từng loại tàu, tốc độ, tải trọng và điều kiện vận hành. Việc hiểu rõ đặc điểm của từng loại bạc sẽ giúp chủ tàu, kỹ thuật viên và xưởng sửa chữa lựa chọn đúng sản phẩm, tăng độ bền và giảm chi phí vận hành.
Trong ngành tàu biển hiện nay, bạc trục được chia thành ba nhóm chính:
(1) Bạc cao su có vỏ
(2) Bạc cao su vỏ phi kim loại (composite / phenolic)
(3) Bạc cao su không vỏ.
Các nhóm này cũng chính là danh mục mà Anh Trí Tuệ đang sản xuất và cung cấp theo yêu cầu thực tế của thị trường.

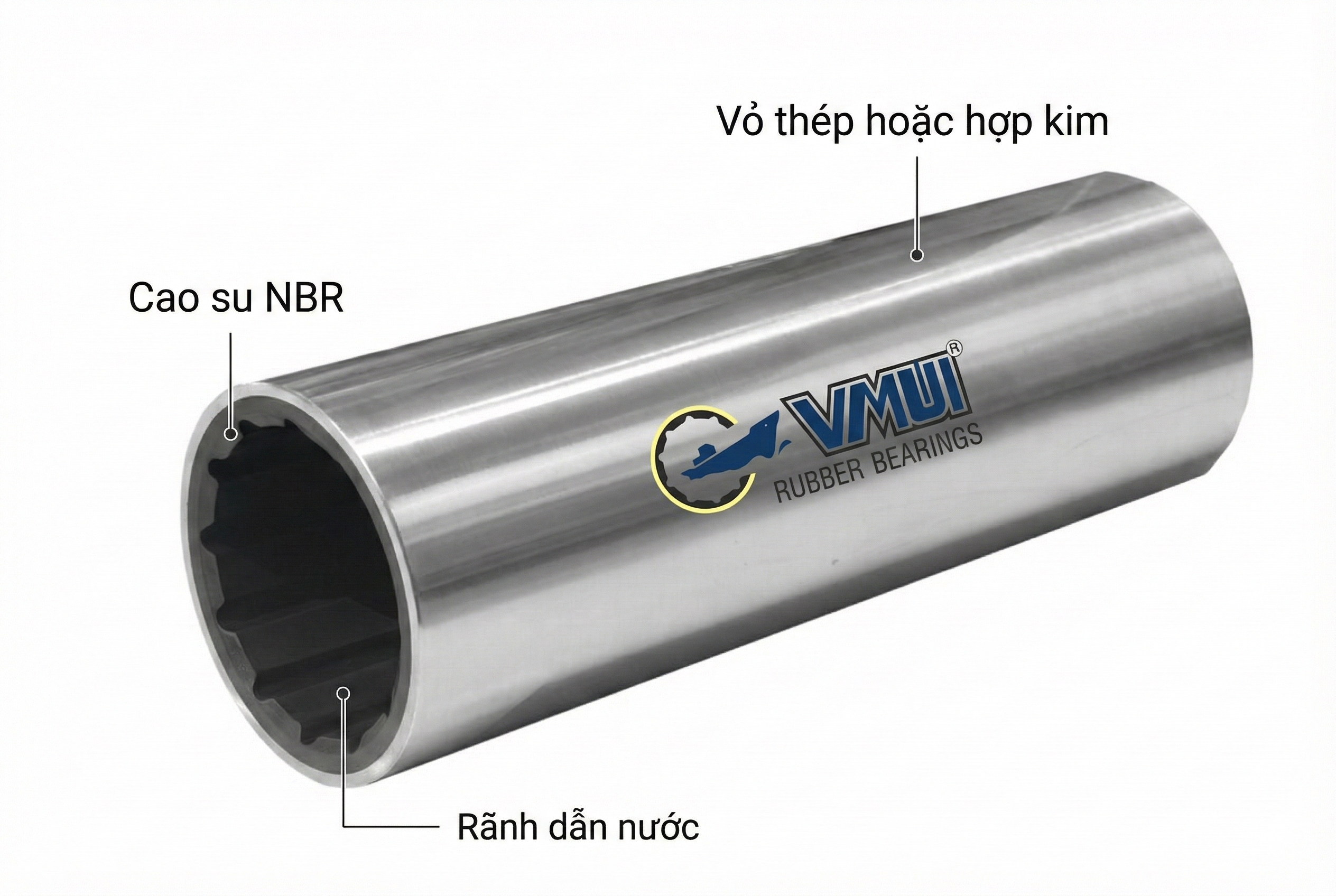

BẠC CAO SU CÓ VỎ KIM LOẠI
Cấu tạo
- Vỏ thép hoặc hợp kim, chịu lực cao.
- Lòng trong bằng cao su NBR, có rãnh dẫn nước dọc thân bạc.
- Bề mặt cao su tiếp xúc trực tiếp với trục giúp hấp thụ rung.
Đặc điểm
- Độ bền cơ học lớn nhờ vỏ kim loại.
- Không biến dạng khi ép vào ống đuôi tàu.
- Hiệu quả giảm chấn rất tốt.
- Phù hợp môi trường có nhiều tạp chất, rung mạnh.
Ưu điểm
- Chịu ép tốt, phù hợp các hệ trục lắp đặt thủ công hoặc dùng máy ép thủy lực.
- Hoạt động ổn định ngay cả khi trục lệch nhỏ hoặc rung mạnh.
- Tuổi thọ tốt trong môi trường nước biển lẫn cát/sỏi.
Ứng dụng kỹ thuật
- Hệ trục có khoảng hở lớn, cần khả năng bù rung cao.
- Ống đuôi tàu dạng ép chặt hoặc lắp ren, yêu cầu bạc có vỏ để cố định.
- Môi trường có tạp chất lớn, đá – cát – bùn (yêu cầu vỏ kim loại bảo vệ).
- Hệ trục tạo dao động xoắn mạnh, cần vật liệu đàn hồi để triệt tiêu xung lực.
- Tình huống thay thế nhanh, dễ lắp đặt tại xưởng.
BẠC CAO SU VỎ PHI KIM LOẠI (COMPOSITE / PHENOLIC)
Cấu tạo
- Vỏ chế tạo từ composite, phenolic hoặc polymer kỹ thuật.
- Lòng trong là lớp cao su đặc hoặc vật liệu hỗn hợp chống mài mòn.
- Khối lượng nhẹ, độ cứng cao.
Đặc điểm
- Độ ổn định kích thước rất tốt.
- Không bị ăn mòn như kim loại trong môi trường biển.
- Ma sát thấp → chạy êm, giảm tiêu hao nhiên liệu.
- Ít biến dạng khi làm việc lâu dài.
Ưu điểm
- Tuổi thọ cao hơn bạc có vỏ kim loại trong môi trường nước sạch.
- Giảm tiếng ồn đáng kể do thiết kế nhẹ và tối ưu thủy động lực.
- Phù hợp hệ trục yêu cầu độ chính xác cao.
Ứng dụng kỹ thuật
- Hệ trục có độ đồng tâm lớn, yêu cầu độ ổn định trục cao.
- Các hệ thống có bôi trơn nước sạch, ưu tiên hiệu suất thủy động lực.
- Tàu cần khối lượng nhẹ, giảm tải lên ống đuôi và khung tàu.
- Hoạt động liên tục thời gian dài, yêu cầu tuổi thọ cao.
- Môi trường vận hành tốc độ ổn định – ít tạp chất.

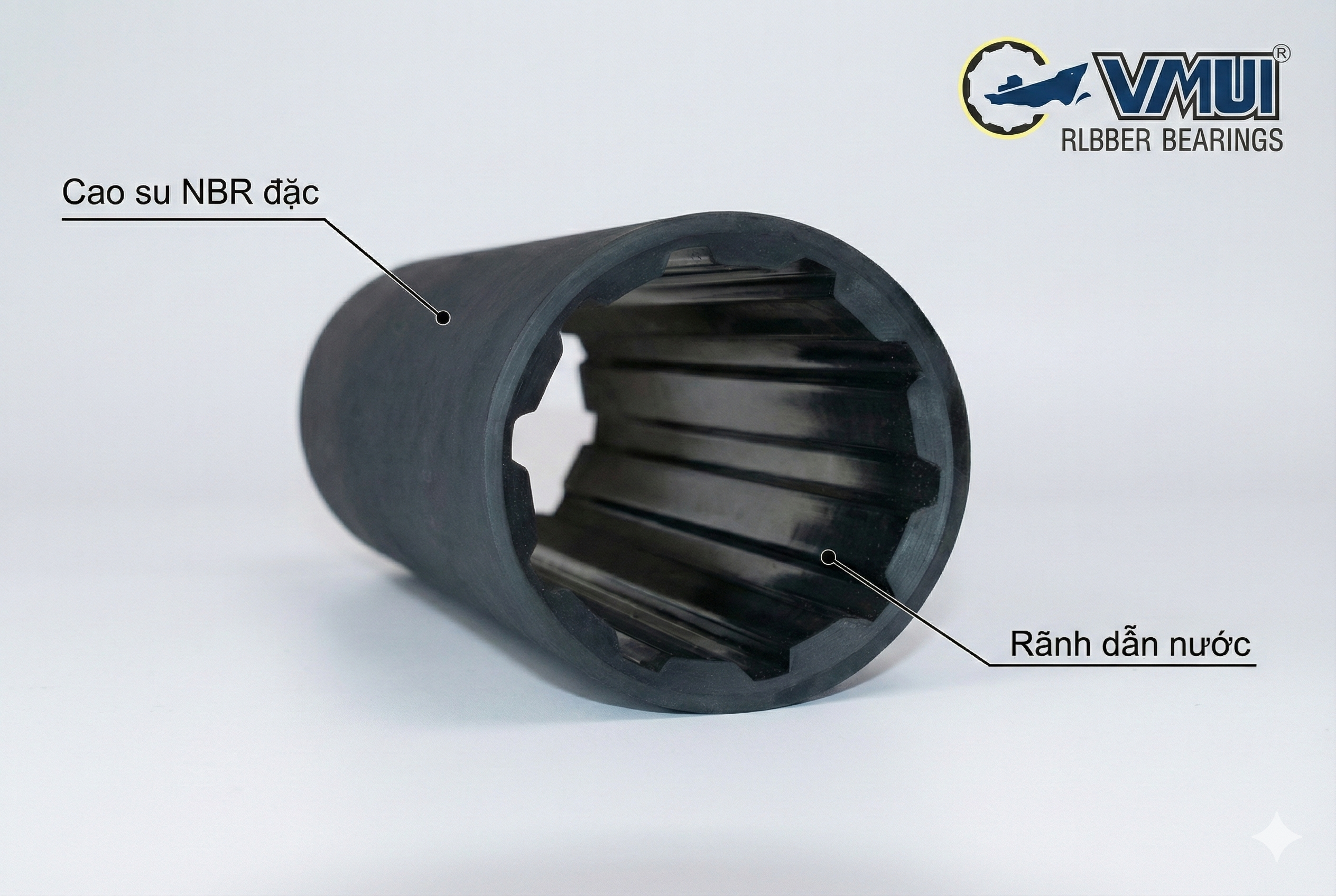

BẠC CAO SU KHÔNG VỎ (NON-METALLIC RUBBER BEARING)
Cấu tạo
- Ống cao su NBR đúc liền khối.
- Hoặc cao su kết nối nhựa để tăng khả năng định vị trong ống đuôi.
- Không có có lớp vỏ kim loại/ phi kim loại bao quanh.
Đặc điểm
- Nhẹ nhất trong ba loại.
- Linh hoạt, bù lệch tốt.
- Giá thành thấp, dễ gia công từng kích thước theo yêu cầu.
- Thích hợp cho trục đường kính nhỏ.
Ưu điểm
- Hấp thụ rung cực tốt do cấu trúc cao su toàn phần.
- Dễ tháo – lắp → thuận tiện cho việc thay thế định kỳ.
- Ít ảnh hưởng đến ăn mòn điện hóa vì không có kim loại.
Ứng dụng kỹ thuật
- Hệ trục đường kính nhỏ, ít tải trọng.
- Ống đuôi tàu bằng nhựa, inox hoặc composite mỏng, không thể ép bạc kim loại.
- Kết cấu yêu cầu khả năng biến dạng lớn để bù sai lệch trục.
- Các thiết kế ưu tiên trọng lượng nhẹ.
- Hệ trục tốc độ cao – tải nhẹ, nơi giảm chấn là yêu cầu chính.
SO SÁNH NHANH BA NHÓM BẠC TRỤC
|
Tiêu chí
|
Bạc có vỏ kim loại
|
Bạc composite / phenolic
|
Bạc cao su không vỏ
|
|
Độ bền cơ học
|
Rất cao
|
Cao
|
Trung bình
|
|
Chống mài mòn
|
Tốt
|
Rất tốt
|
Trung bình
|
|
Ổn định kích thước
|
Cao
|
Rất cao
|
Trung bình
|
|
Hấp thụ rung
|
Rất tốt
|
Tốt
|
Rất tốt
|
|
Yêu cầu lắp đặt
|
Ép chặt, cố định tốt
|
Lắp vừa khít, độ chính xác cao
|
Dễ lắp, linh hoạt
|
|
Chi phí
|
Trung bình
|
Cao
|
Thấp
|
|
Tính linh hoạt chế tạo
|
Trung bình
|
Trung bình
|
Rất cao
|
PHÂN LOẠI THEO VẬT LIỆU
NBR (Nitrile Butadiene Rubber)
- Chịu mài mòn tốt
- Đàn hồi cao → giảm rung hiệu quả
- Phù hợp đa số hệ trục tải vừa – rung cao
Composite / Phenolic
- Cứng, ít biến dạng
- Chạy êm, ma sát thấp
- Phù hợp tốc độ trung – cao
Cao su kết nối nhựa
- Linh hoạt, nhẹ
- Thích hợp trục nhỏ – tốc độ cao
Việc phân loại bạc trục theo cấu trúc, vật liệu và đặc tính kỹ thuật giúp người sử dụng chọn đúng loại bạc cho từng hệ trục. Mỗi loại bạc mang ưu điểm riêng về độ bền, độ êm, khả năng giảm rung và chi phí vận hành.
Hiểu rõ sự khác biệt giữa bạc có vỏ kim loại – bạc composite/phenolic – bạc cao su không vỏ sẽ giúp tối ưu hiệu suất chân vịt và kéo dài tuổi thọ hệ truyền động.
